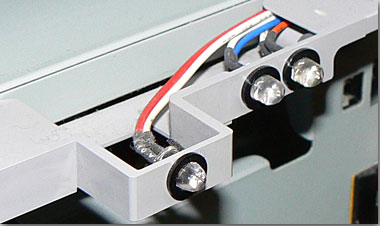

コメントで質問をいただいたので、ジャンク箱から引っ張り出してきました (=^_^=;) LEDなどの配線をどうするかということなので、写真1枚目はパネルを分解したところ…

LEDの線は、電源が白、ハードディスクが白、(おそらく)スリープが白になっています。写ってませんが、電源スイッチは白です。で、改造時に使用したマザーはスリープモードだと電源のLEDがブリンク(点滅)するようになってたので、白は結線しませんでした

こちらの写真は、PCV-J20にもともと付いていたコネクタの結線を組み替えたモノ。マザーボードのマニュアルを見て、対応するところに差し替えました。マイナスの精密ドライバーを脇のロックに差し込んで線を引っ張ると抜けます
コネクタブロックは20ピン幅あります。マザーボード側のスペースの関係もあると思うので、線を挿さずにとりあえず置いてみて場所決めしてからが吉かなと… (=^_^=)ゞ あ、ちなみに色が付いてる線がプラス、白はマイナスです
まだ生きてる機体が多いみたいなので、何かの一助になれば

コメント

  1. Pon より:

    わざわざ記事まで書いて頂いて、ありがとうございます!
    ご説明の通りに接続した結果、見事起動できるようになりました。
    パーツの付け替え程度なら経験はあったのですが、
    配線に関してはうっかり壊してしまいそうで手が出せませんでした(笑
    色々検索しても出てこないので、こうして詳しく説明して頂けると本当にありがたいです。
    改造が成功して無事に起動できたら、またご報告させて頂きますね。

  2. やまねこ より:

    Pon さまっ
    お役に立ったようでよかったです (=^o^=)
    意外にまだ生き残ってる機体が多いみたいですね。うちで改造した PCV-J20 は、結局電源がダメになってケース交換になり、ジャンク箱に眠ってました
    最後まで使ってあげてくださ~い
